اختبارات الخوازيق: الاستاتيكي والديناميكي والسلامة
تؤكد اختبارات الخوازيق أن الخوازيق تحمل الأحمال التصميمية بهبوط مقبول وأنها سليمة إنشائياً. فاختبارات التحميل الاستاتيكي تقيس الحمل والهبوط مباشرة؛ واختبارات التحميل الديناميكي تقدّر القدرة من موجة الإجهاد تحت ضربة ثقل؛ واختبارات السلامة منخفضة الانفعال تفحص الخوازيق بحثاً عن العيوب.
متى يُستخدم الاختبار
يُستخدم عادةً في…
- خوازيق اختبارية أولية لتأكيد افتراضات التصميم قبل الإنتاج.
- اختبار الخوازيق العاملة للتحقق من الخوازيق المنفذة.
- فحص سلامة أعداد كبيرة من الخوازيق.
- اختبارات الشد والأحمال الجانبية عند الحاجة.
القيود
- تحتاج الاختبارات الاستاتيكية إلى رد فعل كبير (أثقال أو خوازيق رد فعل) ووقت.
- قدرة الاختبار الديناميكي تقديرية وتعتمد على مطابقة الإشارات والمعايرة.
- تكشف اختبارات السلامة منخفضة الانفعال العيوب الكبيرة لكنها لا تقيس القدرة، وعمق التفسير الموثوق محدود.
يُتفق مع الاستشاري على نوع الاختبار وعدده ومواقعه لكل مشروع.
كيف يُجرى الاختبار

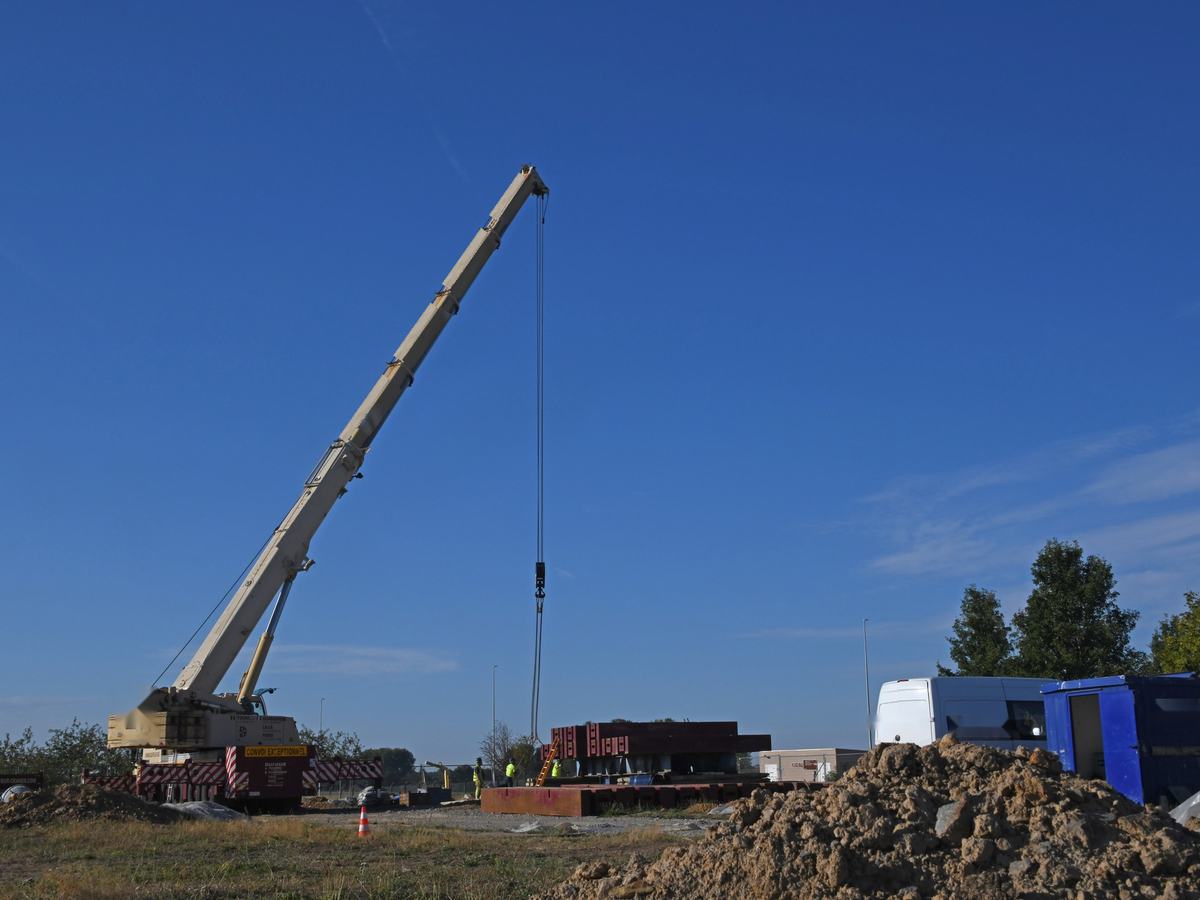

في اختبار التحميل الاستاتيكي، يحمّل مكبس الخازوق على مراحل مقابل أثقال أو خوازيق رد فعل. وتُثبَّت كل مرحلة بينما تسجل مؤشرات الإزاحة على عارضة مرجعية مستقلة الهبوط.
في اختبار التحميل الديناميكي، يضرب ثقل ساقط رأس الخازوق بينما تسجل حساسات الانفعال والتسارع موجة الإجهاد، ويقدّر التحليل القدرة المستنفرة. وفي اختبار السلامة منخفض الانفعال، ترسل ضربة مطرقة صغيرة موجة عبر الخازوق، وتكشف انعكاساتها تغيرات المقطع أو العيوب. وفي الخوازيق المحفورة الكبيرة، يفحص اختبار الموجات الصوتية الخرسانة الواقعة بين أنابيب مثبتة داخل الخازوق، على امتداد طول الأنابيب.
مدخلات تخطيط الاختبار
- الأحمال التصميمية وأحمال الاختبار.
- نوع الاختبار وعدد الخوازيق ومواقعها.
- نظام رد الفعل وإجراء التحميل.
- معايير القبول للهبوط أو القدرة.
- المواصفة المعتمدة.
المعايرة وفحص المعدات
- التحقق من معايرة المكبس وخلية الحمل والمؤشرات.
- معايرة الحساسات للاختبارات الديناميكية.
- التحقق من عمر الخرسانة وتجهيز رأس الخازوق قبل الاختبار.
ضوابط تنفيذ الاختبار
- مراحل التحميل وفترات التثبيت وفق الإجراء.
- استمرار القراءات حتى تتحقق معايير معدل الهبوط.
- عوارض مرجعية مستقلة عن نظام رد الفعل.
- التحقق من جودة الإشارات في الاختبارات الديناميكية واختبارات السلامة.
- سجلات اختبار لكل خازوق.
التفسير وإعداد التقارير
نفصل بين خطة الاختبار والسجل الخام والتفسير، ليكون واضحاً دائماً ما المحدد، وما الذي قِيس، وما الذي تبيّنه النتائج.
ما المحدد
أحمال الاختبار والإجراء ومعايير القبول المتفق عليها مع الاستشاري.
ما الذي قِيس
سجلات الحمل مقابل الهبوط، أو إشارات الاختبار الديناميكي والسلامة، لكل خازوق.
ما الذي تبيّنه
تقييم القدرة وسلوك الهبوط والسلامة مقابل المعايير.
المخرجات
- إجراء الاختبار واختيار الخوازيق
- شهادات المعايرة
- منحنيات الحمل مقابل الهبوط
- تقارير التحليل الديناميكي ومطابقة الإشارات
- تقارير اختبارات السلامة
- ملخص النتائج مقابل المعايير
أسئلة شائعة
ما الفرق بين اختبار الخوازيق الاستاتيكي والديناميكي؟
يحمّل الاختبار الاستاتيكي الخازوق ببطء ويقيس الهبوط مباشرة. أما الاختبار الديناميكي فيقدّر القدرة من موجة الإجهاد الناتجة عن ضربة مطرقة.
ما الذي يكشفه اختبار سلامة الخازوق؟
العيوب الكبيرة أو التغيرات في مقطع الخازوق. ولا يقيس القدرة.
كم عدد الخوازيق التي تُختبر؟
يُحدَّد العدد في مواصفة المشروع والمواصفة القياسية المعتمدة، ويُتفق عليه مع الاستشاري.
